Detalhes do produto:
|
| Power Source: | Electric | Weight: | 500kg |
|---|---|---|---|
| Repeatability: | ±0.01 | Usage: | Angular contact ball bearing assembly |
| Repeat Accuracy: | ± 0.01 mm | Stroke Length: | 100 mm- 600mm |
| Power Supply: | AC 380V/220V | Electronic: | AC220V-50HZ/380V-50HZ |
| Capacity: | 10ton- 100tons | Operation Mode: | Manual/Automatic |
| Type: | Mechanical Press | Meet Test Standard: | IEC, ASTM, MIL, ISO Etc |
| Maximum Speed: | 100 mm/s |

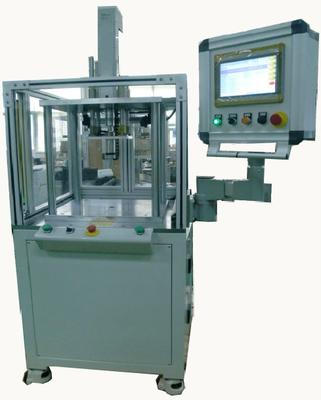

Instrumentos de medição de pré-carregamento de rolamentos em par Quatro colunas Servo Press Machine Servo Machine Medida da força de pré-carregamento
Descrição do produto:
| Equipamento | Instrumentos de medição de pré-carga com rolamentos em par |
| Peça de trabalho | Rolamentos de esferas de contacto angulares |
| Processamento | Medição da força de pré-carga |
Princípio de medição:Em primeiro lugar, o rolamento emparelhado e o espaçador interno são colocados nas extremidades superior e inferior da base de posicionamento, respectivamente, e o equipamento é ligado.A entrada superior e o sensor de deslocamento de alta precisão GT21 deslocam-se para baixo juntos, de modo que a face inferior do extremo superior do indentador entre em contato com a face superior do rolamento superior, e, em seguida, continuar a aumentar a força axial de cerca de 1kgf.
Neste momento, será gerado um deslocamento após o contacto entre o sensor de deslocamento e a face superior da base de posicionamento (ΔX), anotando o valor do deslocamento (ΔX);
Em seguida, o espaçador interno e o espaçador externo são instalados ao mesmo tempo, utilizando o método do gatilho externo, quando a cabeça de pressão superior chega ao deslocamento do sensor de deslocamento (ΔX),O carregamento foi interrompido, e o valor detectado pelo sensor de pressão é a força de pré-carga axial do par de rolamentos.
Função de controlo de precisão.
Função de controlo dos processos de trabalho
Funções de controlo de qualidade em linha
Função de compensação automática de precisão.
Uma máquina com múltiplas funções.
Ethernet, comunicações de PC, funções de E/S.
Função de recuperação de dados de trabalho
Parâmetro de especificação:
| Faixa de força | 5 a 100 toneladas |
| Faixa de deslocamento | 100/600 (mm) |
| Precisão de repetição da posição | ± 0.01 mm |
| Precisão da repetição da pressão | ± 1%F.S. |
| Modo de condução | Motor servomotor AC, unidades de CPU de 32 bits |
| Capacidade de armazenamento | 100 conjuntos de funções de armazenamento de programas são padrão |
Características de economia de energia:
A servo-press tem excelentes características de movimento, o seu consumo de energia é principalmente no curso da pressão, em comparação com as características de economia de energia da pressão pneumática e da pressão de óleo,Economia de energia de até 80% a 90%Além disso, como não há emissões de óleo/vapor quando a prensa electrónica funciona, não há ruído de impacto,que melhora consideravelmente o ambiente de trabalho e reduz os gastos com melhoria do ambientePor conseguinte, a utilização de servopresas reduz consideravelmente os custos de exploração das empresas.
Razões para escolher o TOXMANN:
1Testes de qualidade on-line para atender a todo o processo de controlo de qualidade e gestão de dados.
2. Configure o modo de controlo de parada de pressão, isto é, assegure a consistência da qualidade de rebitagem da bola da haste de ligação.
A dimensão do suporte de interferência de esferas de contacto angular pode ser qualificada.
3A posição exacta do conjunto da imprensa é garantida e a função de curva de deslocamento de pressão é utilizada para realizar o controlo da qualidade em linha.
Requisitos de dados técnicos para os clientes:
Desenhos 2D e 3D de peças e desenhos de montagem dos produtos dos clientes.
Requisitos do processo de montagem do produto.
Amostra do produto.
Compreender as expectativas do cliente para o equipamento (de quatro colunas ou tipo C), o tamanho da tonelagem do equipamento, o tamanho do curso e o tamanho da abertura da laringe.
Compreender as condições de trabalho do local do cliente em detalhes, conhecer o processo de montagem existente dos produtos do cliente, é melhor tirar fotos ou vídeos,que pode fornecer uma boa referência para o designer e melhorar muito a eficiência do trabalho.
Requisitos de comunicação do cliente.
Requisitos e especificações de segurança para determinadas marcas de peças normalizadas.
