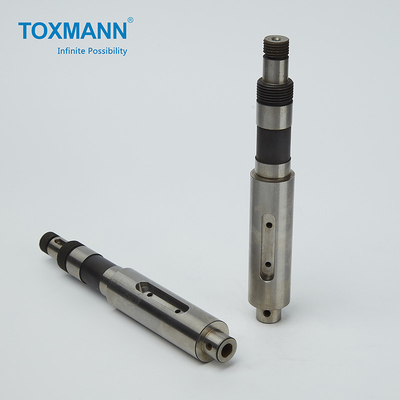

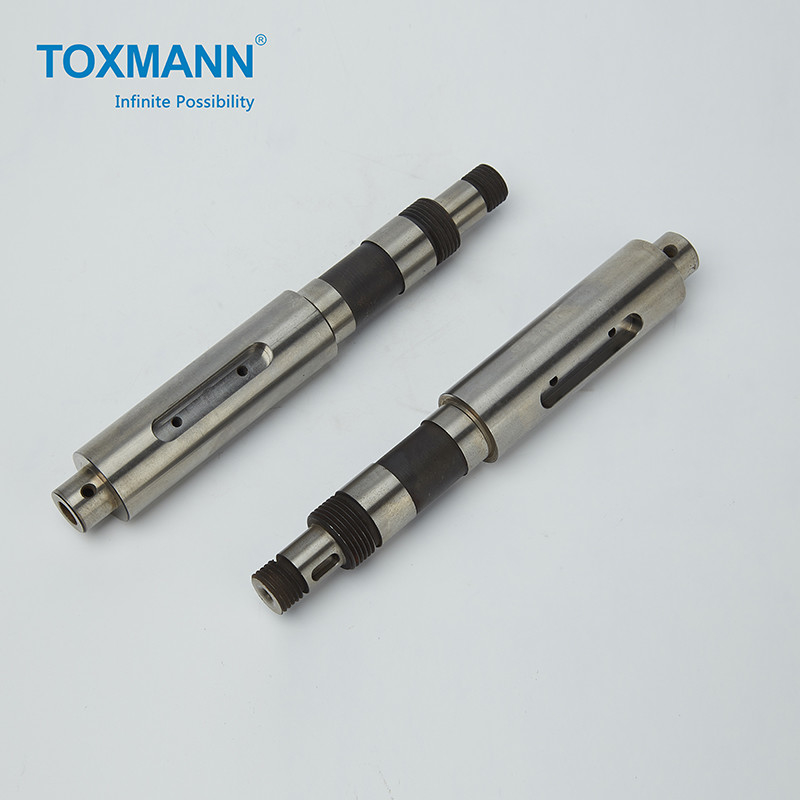

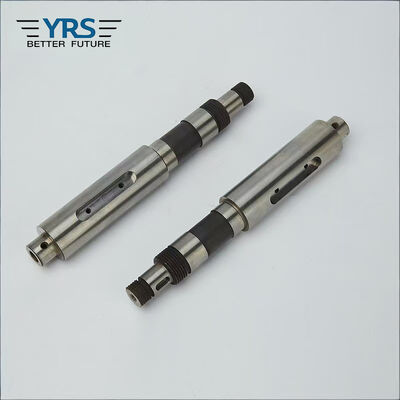

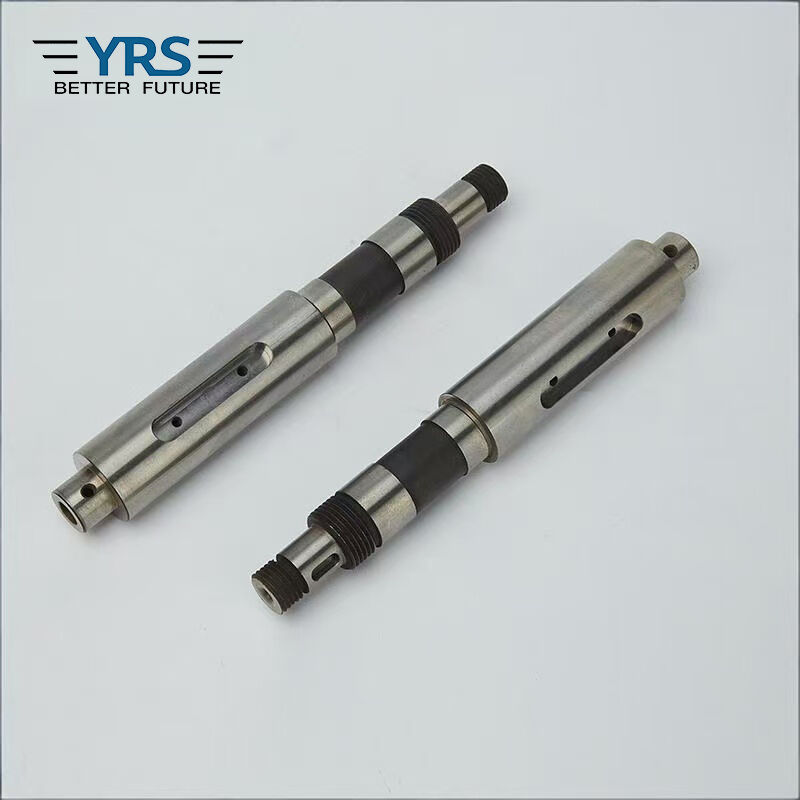

Peças de precisão giradas de múltiplos propósitos

Peças viradas de precisão do fuso Peças de usinagem do torno CNC Eixo principal

Catálogo de Yirongsheng.pdf

Lista de máquinas de processamento e inspecção.pdf

^{O eixo é suportado por rolamentos e o segmento do eixo que coopera com o rolamento é chamado de eixo.e a sua precisão e qualidade da superfície são geralmente exigidas para serem elevadasOs requisitos técnicos são geralmente formulados de acordo com a função principal e as condições de trabalho do poço e incluem geralmente os seguintes elementos:}

^{a) Escuridão da superfície
Geralmente, a rugosidade da superfície do diâmetro do eixo combinado com a parte de transmissão é Ra2.5 ~ 0.63μm, e a rugosidade da superfície do diâmetro do eixo de suporte combinado com o rolamento é Ra0.63 ~ 0.16 μm.}

^{b) Precisão da posição mútua
Os requisitos de precisão de posição das peças do eixo são determinados principalmente pela posição e função do eixo na máquina.É necessário assegurar os requisitos de coaxialidade do diário da parte de transmissão do conjunto para o diário de suporte., caso contrário, a precisão de transmissão da parte de transmissão (engrenagem, etc.) será afectada e o ruído será gerado.o escoamento radial da secção do eixo correspondente para o diário do rolamento é geralmente 0.01 ~ 0.03mm, e o eixo de alta precisão (como o eixo principal) é geralmente 0.001 ~ 0.005mm.}

^{(c) Precisão geométrica
A precisão geométrica das peças do eixo refere-se principalmente à redondeza e cilindricidade do diário, à superfície externa do cone, ao buraco cônico de Morse, etc.e a sua tolerância deve ser geralmente limitada dentro da gama de tolerância dimensionalPara as superfícies circulares internas e externas com requisitos de precisão elevados, o desvio admissível deve ser assinalado no desenho.}

^{d) Precisão dimensional
Para determinar a posição do eixo, o diário que atua como suporte geralmente requer alta precisão dimensional (IT5 ~ IT7).A precisão dimensional do diário para a montagem de peças de transmissão é geralmente baixa (IT6~IT9).}

Informações sobre o produto:

^{A YRS dispõe de um grupo de tornos NC de alta precisão e de máquinas de torneamento importadas do Japão e de Taiwan.Os nossos tornos NC têm sido altamente apreciados pelos nossos clientes pela sua qualidade estável e produtividade eficiente.}

Área de aplicação:

^{1.Indústria de automação}

^{2.Indústria das comunicações}

^{3.Indústria militar}

^{4.Indústria de consumo}
